2BV系列液環真空泵性能曲線
日期：2018-04-29 14:55:00 作者：煙臺沃爾姆真空技術有限公司
煙臺沃爾姆 - 2BV系列水環真空泵及壓縮機
真空泵選型
選泵，是采購時候的一個必備環節，需要采購員與沃爾姆技術人員根據具體的工況，而進行的一個深層次探討交流，最終才能確定真空泵的選型，材質等等。例如：在水環泵選型過程中，選定的是 2BV水環真空泵。下面介紹一下，2BV系列液環真空泵性能曲線。
選型示例：
(1)設計點參數：
吸氣量=100m3/h
吸氣壓力P1=40mbarA
(2)其余參數同標準狀態(見注)選擇與設計(1)最接近的一條曲線。
性能曲線(配用大氣噴射器時的曲線)
真空泵選型，2BV系列液環真空泵性能曲線
(3)本例中為71V
根據曲線編號查出相應的產品型號
如本例中可從71V查得泵型為2BV2 071
注：該性能曲線是在下列條件下得出的：氣體為20℃飽和空氣，排氣壓力為1013mbar，工作液溫度為15℃。性能曲線允許誤差率差±10%。若配用大氣噴射器吸氣壓力可達到10mbar。

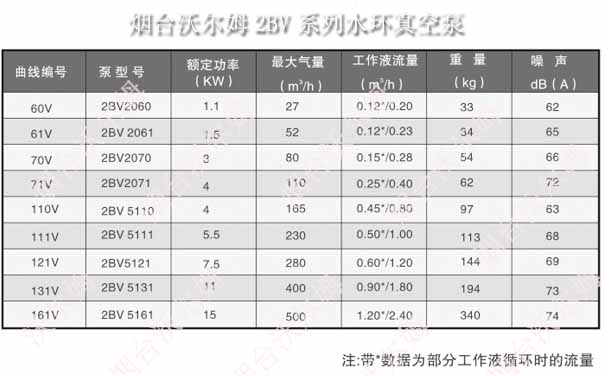

真空泵選型，2BV系列液環真空泵型號參數
